沼气利用技术


沼气利用技术

净化后的沼气从贮气柜进入后续沼气利用系统,一般有三个分支。①沼气搅拌系统沼气由沼气压缩机送回消化池用以对消化污泥进行搅拌。②沼气利用系统沼气利用系统一般有:a.使用沼气锅炉直接为消化池或其他建筑物提供热能;b.使用沼气发电机发电提供电能供处理厂内部使用,余热还可为消化池或其他建筑物提供热能;c.使用沼气发动机提供直接带动处理厂的某些设备,余热还可为消化池或其他建筑物提供热能;d.直接作为可燃气体供给。③废气燃烧系统当沼气利用设备不能完全消耗消化池产生的沼气时,为防止沼气量不断增加致使系统压力超出正常范围,多余的沼气将被废气燃烧器烧掉。

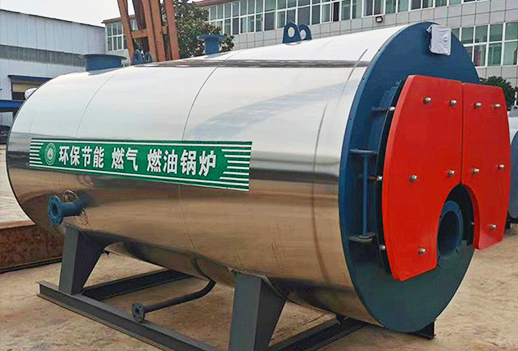

沼气锅炉

沼气锅炉是以燃烧沼气为燃料的锅炉。适用于屠宰厂、养殖厂的新型能源锅炉,利用动物粪便、屠宰后污物及树枝、树叶等进行发酵反应,收集所产生沼气。沼气锅炉是一种新型的无运行成本的锅炉。既解决环境污染问题,又不会产生污染物。同时配备自动控制,运行使用方便。沼气是沼气池或污水处理厌氧条件下产生的可燃性气体,一般甲烷含量在 50-80%以上,热值较高。一立方热值大约在 5500 大卡左右,和一公斤煤相比。利用沼气在特制的锅炉中燃烧放出热量,来加热热水或产生蒸汽。

沼气锅炉的优点:

①锅炉采用再生能源沼气为燃料,运行无污染、无噪音、属绿色环保产品,可用于采暖和热水,热效率极高,广泛应用于取暖和供热水用户 。②自主设计的燃烧喷嘴,配备控制器,控制锅炉点火,控制锅炉温度,自动停气,配有熄火保护,缺水保护,超高温保护,提供全面的安全保护,操作简单方便。③结构设计紧凑,外表烤漆,美观大方,不易锈蚀,安装占地面积少。④锅炉外体绝热保温,减少热量损失。

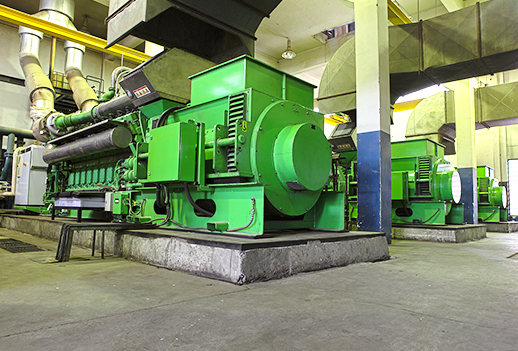

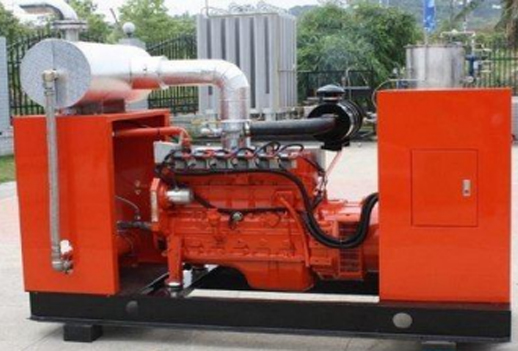

沼气发电机组

沼气发电机组的发电机是将其他形式的能源转换成电能的机械设备,沼气发电机组由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。沼气发电机组的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。沼气发电机组通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其它结构件组成。转子由转子铁芯绕组、护环、中心环、滑环、风扇及转轴等部件组成。由轴承及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,做切割磁力线的运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。



沼气发电的优势

①原料来源广泛:沼气的主要燃烧成分是甲烷,由产甲烷菌厌氧消化有机物产生。所以只要有机物存在的地方,再配以适合的环境条件,就会有甲烷的生成。例如人畜的粪便、有机工业废水、垃圾填埋场、农作物秸秆等都可用做沼气产生的原材料。

②沼气为可再生能源。

③沼气发电清洁,污染少:沼气中含有少量的硫化物,经气体预处理后硫化物的含量已经降到很低的浓度,基本上不会对环境造成影响。

④沼气发电建设规模小,工期短:建立小型的沼气发电站可以在几周或几月内实现,并且可根据需求的发展随时增加和扩建,有利于资金的回收与周转。

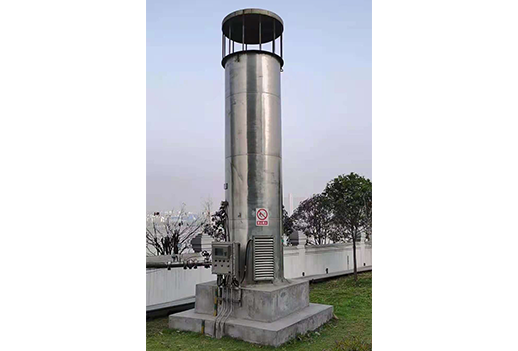

沼气燃烧火炬

沼气燃烧火炬由燃烧室、引射器喷嘴、支撑结构、点火及火焰监测系统、阻火器、 主执行器、冷凝水排放、PLC 控制柜等主要部件组成。沼气燃烧火炬是将沼气完全燃烧后对空安全可靠排放的工业燃烧设备。沼气工程都应设有应急燃烧火炬,在产气量过大、或设备检修等情况时应急燃烧;一些特定的工业项目产生的沼气则通过火炬燃烧处理,以满足环保排放要求;垃圾填埋气通过火炬主动导排燃烧,达到安全和除臭功能。

沼气利用技术 技术优势

1

沼气回收利用,节省企业成本;


2

清洁能源,不会带来二次污染;

3

工艺简单,同时配备自动控制,运行使用方便;

4

可设计补给能源。
