气浮技术

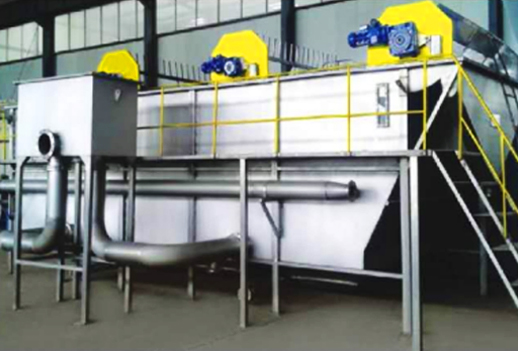

涡凹气浮(CAF)系统的结构及工作原理

废水流入装有涡凹曝气机的小型充气段,在上升的过程中通过充气段与曝气机产生的微气泡充分混合,曝气机将水面上的空气通过抽风管道转移到水下。曝气机的工作原理是利用空气输送管底部散气叶轮的高速转动在水中形成一个真空区,液面上的空气通过曝气机输入水中,填补真空,微气泡随之产生并螺旋型地上升到水面,空气中的氧气也随之溶入水中。

涡凹气浮系统优点:

(1)涡凹气浮没有压力容器、空压机、循环泵等设备,因而设备投资少。(2)运行费用低廉。该系统因没有压力容器、空压机、循环泵等设备,从而节省电耗。(3)涡凹气浮系统非常容易操作,没有复杂的设备,降低了人工费及维修费。处理效果显著。

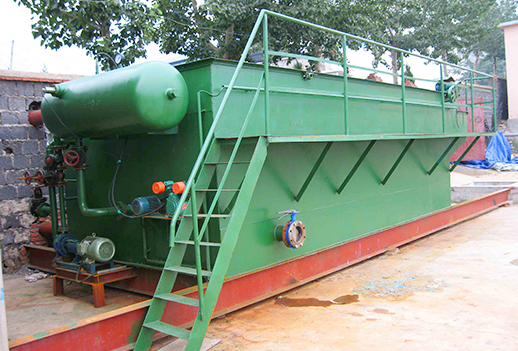

溶气气浮

溶气气浮主要起固一液或液一液分离,同时可以降低COD、BOD、色度等,用于去除废水中的油类与悬浮物。

(1)工作原理:溶气气浮设备通过溶气和释放系统在水中产生大量的微细气泡,使其粘附于废水中密度与水接近的污染物固体或液体微粒上,造成污染物整体密度小于水的状态,并依靠浮力作用使其上升至水面,形成浮渣的形式,通过刮渣机刮去水面的浮渣,去除悬浮物等污染物,从而达到净化水质的目的。

(2)结构特点:溶气气浮整套设备集成化。结构紧凑、占地面积小、安装运输方便,处理效果好,并采用了高效释放器,释放效率高,产生的敫气泡直径小,气泡量大,而且释放器不易堵塞。溶气气浮设备由七部分构成:加药反应絮凝部分、加压溶气释放部分、气浮分离部分、刮渣部分、出水调节部分、手动腕部分、电器控制部分等

(3)设备构成:溶气气浮设备由气浮设备本体、溶气罐、调压阀、空压机、水泵、刮渣机、释放器、出水调节堰及相关仪表、工艺管、阀件、电气控制柜、操作平台等构成。

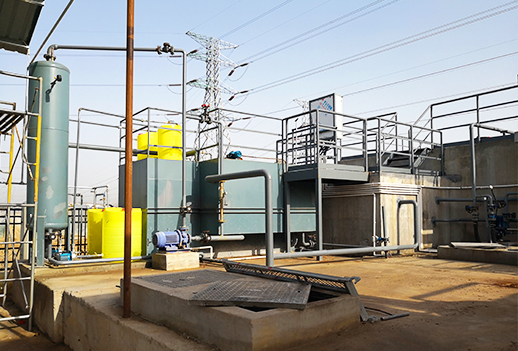

溶气气浮

(4)溶气系统:对于气浮设备系统,溶气系统好比是气浮设备的“心脏' 也是气浮设备最主要的部分。溶气系统主要由水泵、阀门、溶气罐、释放器、空压机组成。采用内循环方式,通过不间断的溶气和释放过程,达到一个动态的平衡系统。溶气水是由气浮清水仓的清水通过回流泵提升至溶气罐,在一定的压力下,压缩空气溶解在溶气罐内的水里而形成的气水混合体;所需的溶解空气通过空压机提供,并由调压阀调节气体流量及压力。整套溶气系统最大溶气量达10%,且气体溶解度为100%,使气体分散时的微气泡分散均匀,平均气泡直径小于30μm。

(5)刮渣系统:方形设备采用专业设计的链条式刮渣机,圆形设备采用专业设计的电机式刮渣机,浮渣由刮板自动刮入浮渣槽,刮渣机运转平稳,刮渣均匀,而且刮板高度可调,能更好的适应各种运行环境,降低泥渣含水率。



浅层气浮机工作原理

废水由水泵泵入气浮装置的原水进管,经旋转分配管均匀的分配入气浮池底部;经溶气系统加压溶气的溶气水经中心管进入分配器,与原水一同分配入气浮池底部。混合溶气水在溶气池底部因压力骤减而产生大量微米级小泡,在絮凝剂作用下形成的原水有机物团和悬浮颗粒被小气泡吸附上升至水面,形成浮渣,浮渣由刮渣系统清理排出。

浅层气浮机优点

(1)上浮路径短,阻力小,速度快;(2)单位融气内容器量较高,气浮效果更好;(3)先进的撇渣斗—螺旋渣斗撇渣搅动小,效果好;(4)先进的出水管—出水管旋转,清水随时排出;(5)刮泥板的设置—使得下沉的污泥随时排出;(6)体积小,溶气效率高,结构紧凑。设备占地面积小,效率高。


高效气浮

采用SRGQF高效气浮系统。同时加入絮凝剂和絮聚剂,使悬浮物絮聚成团。顶部敞开的矩形气浮澄清器是一个通过溶气浮选悬浮物颗粒,进而将悬浮物从液体中经次表面进行分离的设备。由污水泵送来的污水在进入喂料室之前先与加压溶气循环水混合。

压力释放点在气浮槽底部,加压溶气水与所需处理的废水混合之前。通过一个特别设计的均衡装置压力释放到常压后,溶气水中释放出无数微细气泡,形成除去细小悬浮物的理想气泡尺寸。循环水是处理后水由循环泵送入高效溶气装置的。在高效溶气装置内空气和循环水中迅速溶解,通过均衡装置产生的微气泡可吸附在悬浮物上。微气泡粘附在悬浮粒子.上经轻度的混合后从底部进入气浮槽。快速上升的悬浮颗粒和微细气泡会立即上升到设备上部的轻渣层。该轻渣层被浓缩系统浓缩后被刮板系统连续刮除,后经污泥脱水机脱水处理。经过初步处理后的污水通过WSB捕集装置向下流向设备底部。


高效气浮

次表面捕集原理、逆流原理、层流原理的应用使缓慢升起的悬浮粒子和微泡被新设计的WSB捕集装置截取并移动至次表面逐步凝结成具有较大浮力的絮凝物,当这些絮凝物的浮力逐渐增加后,他们也上浮至水面的轻渣层。在其中逆流原理形成的滞留层作用意味着流体在WSB捕集装置表面的流速为零,这使得颗粒凝结和.上浮过程不受任何扰动、不受水流的阻碍,上浮过程的再絮聚使得浮粒进入轻渣层的速度加快。

溶气气浮主要起固一液或液一液分离,同时可以降低COD、BOD、色度等,用于去除废水中的油类与悬浮物。

(1)工作原理:溶气气浮设备通过溶气和释放系统在水中产生大量的微细气泡,使其粘附于废水中密度与水接近的污染物固体或液体微粒上,造成污染物整体密度小于水的状态,并依靠浮力作用使其上升至水面,形成浮渣的形式,通过刮渣机刮去水面的浮渣,去除悬浮物等污染物,从而达到净化水质的目的。

(2)结构特点:溶气气浮整套设备集成化。结构紧凑、占地面积小、安装运输方便,处理效果好,并采用了高效释放器,释放效率高,产生的敫气泡直径小,气泡量大,而且释放器不易堵塞。
